El Kit Solar Victron 15kVA ha sido desarrollado para instalaciones que requieren una solución energética profesional de alta capacidad, combinando equipos de Victron Energy, LONGi y Pylontech dentro de una arquitectura robusta, monitoreable y preparada para futuras ampliaciones.

El campo fotovoltaico está compuesto por:

24 Paneles LONGi Hi-MO X10 de 645Wp

alcanzando una potencia total instalada de:

24 × 645Wp = 15.480Wp / 15,48kWp

La configuración original utilizaba 24 paneles de 620Wp:

24 × 620Wp = 14.880Wp

Con la incorporación de los nuevos paneles LONGi de 645Wp se obtiene:

+600Wp adicionales de potencia instalada

equivalente a aproximadamente un 4% de aumento en potencia fotovoltaica nominal, manteniendo la misma cantidad de módulos.

La distribución de los 24 paneles ha sido seleccionada especialmente para trabajar con el Victron SmartSolar MPPT RS 450/200-MC4, utilizando sus cuatro seguidores MPPT independientes.

Para almacenamiento energético, el sistema incorpora:

2 Pylontech Fidus Plus LV (51,2V) 15kWh LFP

obteniendo:

30kWh de almacenamiento nominal total

Esta configuración permite disponer de mayor autonomía y, al mismo tiempo, repartir la demanda eléctrica entre ambas baterías, algo especialmente importante en sistemas equipados con un inversor/cargador de 15kVA.

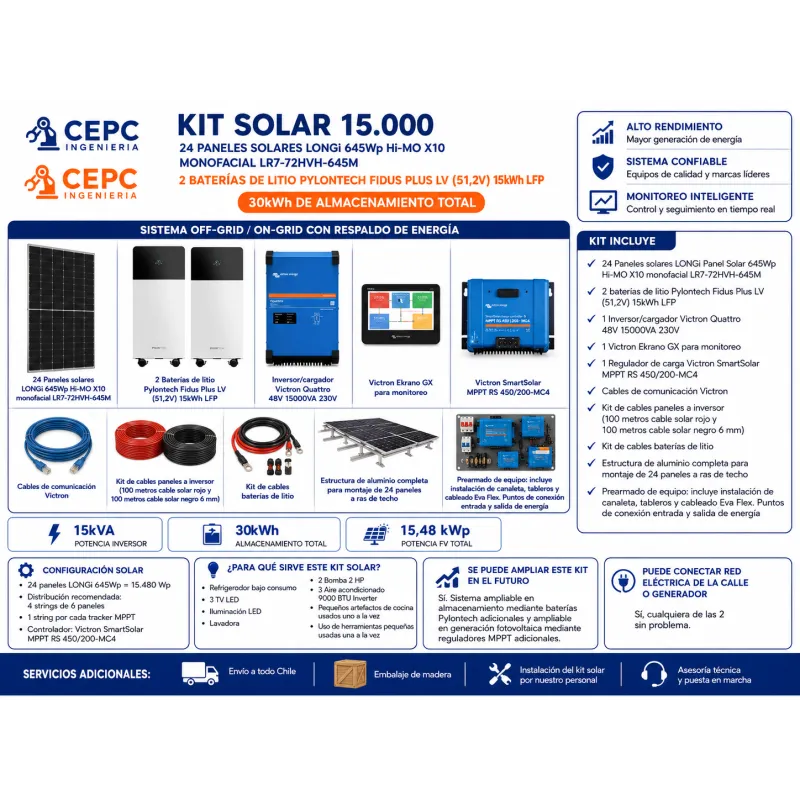

📌 Características Principales

• ☀️ 24 paneles solares LONGi Hi-MO X10 de 645Wp
• ⚡ Potencia fotovoltaica instalada de 15.480Wp / 15,48kWp
• 🔋 2 baterías Pylontech Fidus Plus LV 51,2V – 15kWh LFP
• 🔋 Capacidad total aproximada de almacenamiento: 30kWh
• 🔌 1 Victron Quattro 48V 15000VA 230V
• 🖥️ 1 Victron Ekrano GX
• ☀️ 1 Victron SmartSolar MPPT RS 450/200-MC4
• 📡 Monitoreo inteligente del sistema
• 🔗 Cables de comunicación Victron
• 🔴 100 metros de cable solar rojo 6mm²
• ⚫ 100 metros de cable solar negro 6mm²
• 🔋 Kit de cables para baterías de litio
• 🏠 Estructura completa de aluminio para 24 paneles solares
• ⚙️ Sistema eléctrico prearmado
• 🔌 Compatible con red eléctrica
• ⚙️ Compatible con grupo electrógeno
• 📈 Preparado para futuras ampliaciones
• 🚚 Plazo de entrega aproximado: 15 días

☀️ Generación Fotovoltaica

El kit incorpora:

24 Paneles LONGi Hi-MO X10 de 645Wp

Modelo:

LONGi Hi-MO X10 Monofacial LR7-72HVH-645M

Potencia por panel:

645Wp

Potencia fotovoltaica total:

15.480Wp / 15,48kWp

Esta capacidad de generación permite desarrollar sistemas solares de alto rendimiento para instalaciones con consumos energéticos importantes.

La energía producida durante las horas solares puede utilizarse para:

• Alimentar directamente los consumos
• Cargar el banco de baterías
• Disminuir el consumo proveniente de la red eléctrica
• Reducir horas de funcionamiento del generador
• Mantener sistemas de respaldo
• Alimentar instalaciones Off-Grid
• Aumentar la autonomía energética de la propiedad

La generación energética diaria real dependerá de las condiciones particulares de cada instalación.

⚡ Configuración del Campo Fotovoltaico

Los 24 paneles LONGi de 645Wp se distribuyen utilizando los cuatro seguidores MPPT disponibles en el regulador.

Configuración recomendada:

MPPT Nº1

6 paneles LONGi en serie

MPPT Nº2

6 paneles LONGi en serie

MPPT Nº3

6 paneles LONGi en serie

MPPT Nº4

6 paneles LONGi en serie

Configuración total:

4 strings × 6 paneles = 24 paneles

Cada grupo dispone de:

6 × 645Wp = 3.870Wp

De esta manera, los cuatro campos solares quedan distribuidos de forma equilibrada entre los cuatro seguidores MPPT disponibles.

☀️ Victron SmartSolar MPPT RS 450/200-MC4

El sistema incorpora:

Victron SmartSolar MPPT RS 450/200-MC4

Este regulador de alta capacidad permite administrar campos fotovoltaicos de elevada tensión y dispone de múltiples seguidores MPPT independientes para mejorar el aprovechamiento de la generación solar.

Su función principal es:

• Buscar continuamente el punto de máxima potencia
• Administrar la energía de los paneles
• Cargar el banco de baterías
• Gestionar diferentes strings solares
• Integrarse con el ecosistema Victron
• Entregar información al Ekrano GX
• Permitir monitoreo y diagnóstico

La distribución de 6 paneles por cada tracker MPPT permite utilizar de manera ordenada los cuatro seguidores incorporados en el equipo.

⚠️ Consideración Técnica Sobre la Potencia Fotovoltaica

El campo solar dispone de:

15,48kWp instalados

Esta potencia corresponde a la suma nominal de los 24 módulos bajo condiciones estándar de ensayo.

La capacidad máxima que puede entregar el campo fotovoltaico no significa que toda esa potencia sea procesada de manera constante durante el día.

La producción disponible dependerá de:

• Radiación solar
• Temperatura
• Orientación
• Inclinación
• Sombras
• Época del año
• Condiciones climáticas
• Estado de carga de las baterías
• Capacidad instantánea del regulador

En condiciones de alta radiación puede existir limitación de potencia por parte del regulador, lo cual debe considerarse al evaluar el rendimiento máximo instantáneo del sistema.

🔋 Banco de Baterías Pylontech

El kit incorpora:

2 Pylontech Fidus Plus LV (51,2V) 15kWh LFP

Capacidad individual:

15kWh

Capacidad total:

2 × 15kWh = 30kWh

Tecnología:

LFP / LiFePO₄ – Litio Ferrofosfato

El banco de baterías permite almacenar energía para utilizarla cuando:

• No existe generación solar
• La producción solar disminuye
• Se produce un corte eléctrico
• Se requiere energía durante la noche
• El sistema opera Off-Grid
• Se desea reducir consumo desde la red
• Se busca disminuir el funcionamiento del generador

🔋 ¿Por Qué Utilizamos 2 Baterías de 15kWh?

La configuración original incorporaba:

5 baterías de 5,12kWh

Capacidad total aproximada:

5 × 5,12kWh = 25,60kWh

La nueva configuración utiliza:

2 × Pylontech 15kWh = 30kWh

Esto significa aproximadamente:

17% más capacidad de almacenamiento

Pero existe otro factor igual de importante: la capacidad de descarga instantánea.

En un sistema con un inversor/cargador de 15kVA, no solamente interesa cuántos kWh puede almacenar el banco, sino también cuánta corriente puede entregar de forma segura cuando existen cargas importantes.

Utilizar dos baterías permite:

• Repartir la corriente de descarga
• Repartir la corriente de carga
• Aumentar el margen operativo
• Disminuir el esfuerzo individual de cada batería
• Mejorar el comportamiento frente a cargas elevadas
• Aumentar la autonomía

Por esta razón, 2 Pylontech Fidus Plus LV de 15kWh representan una configuración mucho más adecuada para este sistema que utilizar una sola batería.

⚡ Victron Quattro 48V 15000VA

El equipo principal del sistema corresponde al:

Victron Quattro 48V 15000VA 230V

El Quattro combina diferentes funciones dentro de un mismo equipo:

• Inversor de onda sinusoidal
• Cargador de baterías
• Transferencia automática
• Administración energética
• PowerControl
• PowerAssist
• Integración con Ekrano GX
• Compatibilidad con baterías de litio
• Integración con energía solar
• Compatibilidad con red eléctrica
• Compatibilidad con grupo electrógeno
• Aplicaciones Off-Grid
• Sistemas de respaldo energético

Su capacidad nominal de:

15.000VA / 15kVA

lo convierte en una solución especialmente apropiada para instalaciones con cargas residenciales o comerciales importantes.

🔌 Red Eléctrica + Generador

Una de las principales ventajas de utilizar un Victron Quattro es su capacidad para integrarse con distintas fuentes AC.

El sistema puede configurarse utilizando:

⚡ Red Eléctrica

y/o:

⚙️ Grupo Electrógeno

Dependiendo de la ingeniería del proyecto, las fuentes externas pueden utilizarse para:

• Alimentar consumos
• Cargar baterías
• Complementar la energía solar
• Mantener respaldo
• Operar durante períodos prolongados de baja generación
• Mantener continuidad de servicio

🖥️ Victron Ekrano GX – Monitoreo Inteligente

El kit incorpora:

Victron Ekrano GX

El Ekrano GX funciona como centro de comunicaciones, administración y monitoreo del sistema.

Permite centralizar información proveniente de:

• Victron Quattro
• SmartSolar MPPT RS
• Banco de baterías
• Sensores compatibles
• Entradas AC
• Diferentes accesorios Victron

Desde el sistema pueden visualizarse parámetros como:

• Producción solar
• Potencia instantánea
• Consumo
• Estado del banco de baterías
• Nivel de carga
• Entrada desde red
• Entrada desde generador
• Alarmas
• Estado general del sistema

Con conexión a Internet también puede integrarse con las herramientas de monitoreo remoto de Victron.

📈 ¿Se Puede Ampliar Este Kit Solar en el Futuro?

Sí.

La plataforma está preparada para futuras ampliaciones.

🔋 Ampliación de Baterías

La capacidad de almacenamiento puede incrementarse mediante la incorporación de baterías Pylontech compatibles adicionales, previa evaluación técnica.

Agregar baterías permite aumentar principalmente:

• Autonomía
• Capacidad energética
• Margen de descarga
• Respaldo disponible

☀️ Ampliación Solar

La configuración inicial dispone de:

24 paneles / 15,48kWp

distribuidos entre los cuatro seguidores MPPT del regulador.

Para una ampliación fotovoltaica superior, se recomienda incorporar reguladores MPPT adicionales en lugar de sobrecargar la configuración existente.

Esto permite ampliar el sistema de manera ordenada y mantener los strings dentro de los parámetros eléctricos correspondientes.

🔧 Prearmado Profesional del Sistema

El kit considera el prearmado de los principales elementos eléctricos, facilitando considerablemente la instalación definitiva en terreno.

Incluye:

• Montaje y distribución de equipos
• Canaletas
• Tableros eléctricos
• Protecciones según diseño
• Cableado Eva Flex
• Conexionado interno
• Distribución DC
• Distribución AC
• Puntos de conexión de entrada
• Puntos de conexión de salida
• Preparación para baterías
• Preparación para paneles solares
• Integración de comunicaciones
• Organización de conductores

Esto permite entregar una solución:

• Ordenada
• Profesional
• Segura
• Fácil de inspeccionar
• Fácil de mantener
• Preparada para instalación

🔌 Cableado Fotovoltaico Incluido

El kit incorpora:

🔴 Cable Solar Positivo

100 metros de cable solar rojo 6mm²

⚫ Cable Solar Negativo

100 metros de cable solar negro 6mm²

La longitud definitiva utilizada dependerá de la ubicación física de los paneles respecto del punto donde se instalen los equipos.

🔋 Kit de Cables para Baterías

Incluye el cableado necesario para integrar las:

2 baterías Pylontech Fidus Plus LV

La instalación debe considerar:

• Conductores correctamente dimensionados
• Protecciones DC
• Fusibles
• Barras de distribución cuando corresponda
• Terminales adecuados
• Torque correcto
• Longitudes equilibradas
• Polaridad
• Comunicación con BMS

🔗 Cables de Comunicación Victron

Se incluyen los cables necesarios para establecer comunicación entre los principales equipos.

Esto permite integrar:

• Quattro
• SmartSolar MPPT RS
• Ekrano GX
• Banco de baterías compatible
• Otros accesorios Victron

🏠 Estructura de Aluminio

El kit incorpora:

Estructura completa de aluminio para montaje de 24 paneles solares a ras de techo

La solución definitiva deberá adaptarse a:

• Tipo de cubierta
• Material del techo
• Pendiente
• Orientación
• Distribución de módulos
• Condición estructural
• Exposición al viento
• Ubicación geográfica

🏡 ¿Para Qué Sirve Este Kit Solar?

Dependiendo del perfil energético y simultaneidad de cargas, este sistema puede utilizarse para alimentar:

• Refrigeradores
• Televisores LED
• Iluminación LED
• Lavadoras
• Bombas de agua
• Bombas de aproximadamente 2HP
• Equipos de climatización
• Aires acondicionados Inverter
• Computadores
• Servidores pequeños
• Routers
• Sistemas de CCTV
• Sistemas de comunicaciones
• Microondas
• Hervidores eléctricos
• Hornos eléctricos
• Herramientas
• Equipamiento residencial
• Diferentes cargas comerciales

Su mayor capacidad de inversor permite trabajar con instalaciones considerablemente más exigentes que un kit solar residencial convencional.

⚠️ Importante Sobre los Consumos

La presencia de determinados equipos dentro de las aplicaciones indicadas no significa que todos puedan utilizarse simultáneamente.

El correcto dimensionamiento dependerá de:

• Potencia instantánea
• Simultaneidad de cargas
• Corrientes de partida
• Consumo diario
• Horas de funcionamiento
• Capacidad disponible de batería
• Producción fotovoltaica
• Nivel de carga
• Disponibilidad de red o generador

Equipos como motores, bombas, herramientas y sistemas de climatización pueden presentar corrientes de arranque significativamente superiores a su consumo nominal.

Para instalaciones con cargas de alta potencia recomendamos realizar previamente un levantamiento y estudio de consumos.

📊 Especificaciones Principales

🚚 Plazo de Entrega

Plazo aproximado de entrega: 15 días

El plazo considera:

• Coordinación de componentes
• Preparación de equipos
• Prearmado eléctrico
• Cableado
• Integración de componentes
• Configuración inicial
• Gestión logística

El plazo indicado es estimado y puede presentar variaciones dependiendo de disponibilidad de stock, destino y requerimientos particulares del proyecto.

Se recomienda confirmar disponibilidad al momento de realizar la compra.

🛠️ Servicios Adicionales

CEPC Ingeniería puede complementar el suministro con:

• 🚚 Envío a todo Chile
• 📦 Embalaje de madera
• 🔧 Instalación profesional del kit solar
• ⚡ Puesta en marcha
• 🖥️ Configuración del sistema Victron
• 📡 Configuración Ekrano GX
• 🌐 Configuración de monitoreo remoto
• 🔋 Configuración del banco de baterías
• ☀️ Configuración del campo fotovoltaico
• ⚙️ Integración con grupo electrógeno
• ⚡ Integración con red eléctrica
• 📈 Asesoría para futuras ampliaciones

⚠️ Importante

Los 15.480Wp / 15,48kWp corresponden a la potencia nominal instalada de los paneles solares.

Esto no significa que el sistema produzca 15,48kW permanentemente durante todo el día.

La producción real dependerá de:

• Radiación disponible
• Ubicación geográfica
• Orientación
• Inclinación
• Temperatura
• Sombras
• Época del año
• Condiciones climáticas
• Limitaciones propias de los equipos

Del mismo modo, los 30kWh corresponden a capacidad nominal de almacenamiento, y la energía efectivamente utilizable dependerá de los parámetros configurados en el banco de baterías, límites del BMS, profundidad de descarga y condiciones de funcionamiento.

🔥 Tip PRO CEPC

👉 El Kit Solar Victron 15kVA representa una solución de alta capacidad que combina 15,48kWp de paneles solares, 30kWh de almacenamiento Pylontech y un Victron Quattro de 15kVA.

✅ 24 paneles LONGi Hi-MO X10 de 645Wp
✅ 15.480Wp / 15,48kWp de potencia fotovoltaica instalada
✅ 2 baterías Pylontech Fidus Plus LV 51,2V – 15kWh LFP
✅ 30kWh de almacenamiento nominal total
✅ Victron Quattro 48V 15000VA 230V
✅ Victron SmartSolar MPPT RS 450/200-MC4
✅ 4 strings de 6 paneles
✅ Victron Ekrano GX
✅ 100m cable solar rojo + 100m cable solar negro 6mm²
✅ Sistema eléctrico prearmado
✅ Compatible con red eléctrica
✅ Compatible con generador
✅ Monitoreo inteligente
✅ Banco de baterías ampliable
✅ Campo fotovoltaico ampliable mediante MPPT adicionales
✅ Plazo de entrega aproximado de 15 días

💡 Una solución profesional para proyectos que requieren alta generación solar, gran capacidad de respaldo, almacenamiento energético y una plataforma Victron robusta preparada para instalaciones residenciales de gran consumo, comerciales o sistemas Off-Grid. ☀️⚡🔋🏠
