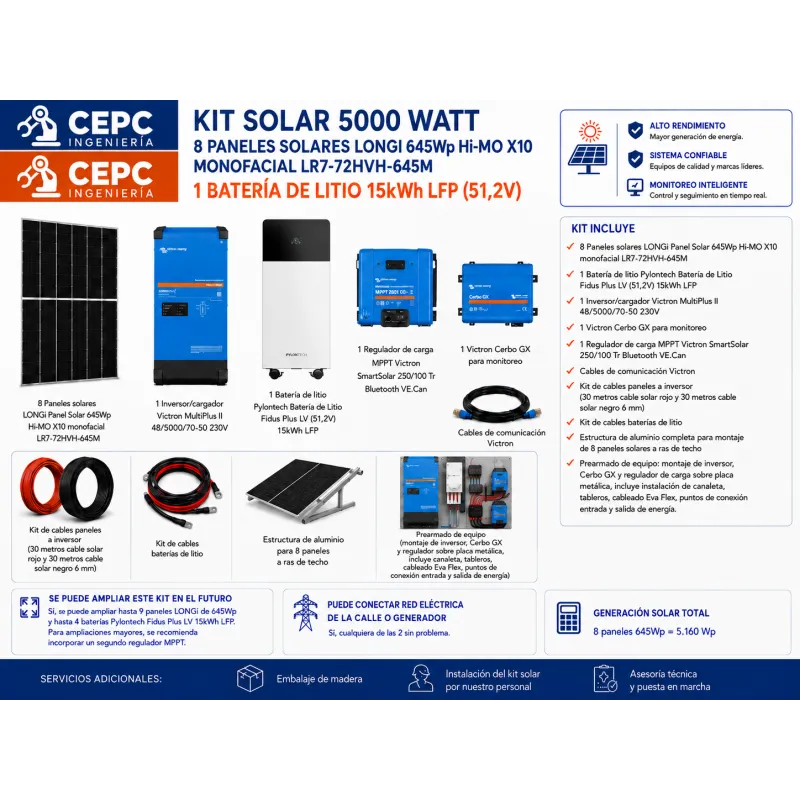

El Kit Solar Victron 5000 ha sido diseñado para entregar una solución energética robusta, eficiente y ampliable, utilizando componentes de marcas reconocidas internacionalmente como Victron Energy, LONGi y Pylontech.

La generación fotovoltaica está compuesta por 8 paneles solares LONGi Hi-MO X10 LR7-72HVH-645M de 645Wp cada uno, alcanzando una potencia total instalada de:

8 × 645Wp = 5.160Wp / 5,16kWp

La energía generada por los paneles solares es administrada mediante un Victron SmartSolar MPPT 250/100-Tr VE.Can, regulador de carga diseñado para sistemas de 48V y capaz de gestionar eficientemente la producción fotovoltaica para cargar el banco de baterías.

El corazón del sistema corresponde al Victron MultiPlus-II 48/5000/70-50 230V, equipo que integra funciones de inversor, cargador y transferencia automática, permitiendo trabajar con energía proveniente de los paneles solares, batería de litio, red eléctrica o grupo electrógeno.

Para el almacenamiento energético se incorpora una Pylontech Fidus Plus LV de 51,2V y 15kWh LFP, tecnología de litio ferrofosfato desarrollada para sistemas de almacenamiento energético y aplicaciones residenciales.

El sistema incorpora además un Victron Cerbo GX, encargado de centralizar la comunicación y monitoreo de los principales componentes, permitiendo supervisar el funcionamiento general de la instalación y acceder a información del sistema mediante las plataformas de monitoreo compatibles de Victron.

El kit se entrega con los principales equipos prearmados sobre placa metálica, incluyendo canalización, tableros, cableado y puntos preparados para facilitar la instalación definitiva en terreno.

📌 Características Principales

• ☀️ 8 paneles solares LONGi Hi-MO X10 de 645Wp
• ⚡ Potencia fotovoltaica instalada de 5.160Wp / 5,16kWp
• 🔋 1 batería Pylontech Fidus Plus LV (51,2V) 15kWh LFP
• 🔌 1 inversor/cargador Victron MultiPlus-II 48/5000/70-50 230V
• ☀️ 1 regulador Victron SmartSolar MPPT 250/100-Tr VE.Can
• 🖥️ 1 Victron Cerbo GX
• 📡 Sistema preparado para monitoreo inteligente
• 🔗 Cables de comunicación Victron
• 🔋 Kit de cables para batería de litio
• ☀️ Kit de cableado fotovoltaico
• 🏠 Estructura de aluminio para montaje de 8 paneles a ras de techo
• ⚙️ Equipo eléctrico prearmado sobre placa metálica
• 🔌 Compatible con red eléctrica o generador
• 📈 Sistema preparado para futuras ampliaciones
• 🚚 Plazo de entrega aproximado: 15 días

☀️ Generación Fotovoltaica

El kit incorpora:

8 Paneles LONGi Hi-MO X10 de 645Wp

Potencia fotovoltaica total:

5.160Wp / 5,16kWp

Modelo:

LONGi Hi-MO X10 Monofacial LR7-72HVH-645M

La potencia instalada permite aprovechar la energía solar durante el día para alimentar consumos eléctricos y cargar la batería del sistema.

La generación real dependerá de factores como:

• Ubicación geográfica
• Radiación solar disponible
• Orientación de los paneles
• Inclinación
• Temperatura
• Sombras
• Condiciones climáticas
• Época del año

🔋 Batería de Litio Pylontech

El kit incorpora:

1 Pylontech Fidus Plus LV (51,2V) 15kWh LFP

La batería utiliza tecnología:

LFP – Litio Ferrofosfato (LiFePO₄)

La batería permite almacenar la energía disponible para utilizarla posteriormente durante:

• Horarios sin generación solar
• Noche
• Períodos de baja radiación
• Cortes de suministro eléctrico
• Operación con respaldo energético

La configuración incluida incorpora 15kWh de capacidad de almacenamiento nominal.

⚡ Inversor / Cargador Victron MultiPlus-II

El sistema incorpora:

Victron MultiPlus-II 48/5000/70-50 230V

El MultiPlus-II combina diferentes funciones dentro de un mismo equipo:

• Inversor
• Cargador de baterías
• Transferencia automática
• Gestión de entrada AC
• PowerControl
• PowerAssist
• Integración con sistemas Victron
• Compatibilidad con sistemas de respaldo
• Compatibilidad con configuraciones ESS

Su capacidad nominal corresponde a 5.000VA, permitiendo alimentar diferentes cargas residenciales de acuerdo con la potencia disponible y la correcta administración de los consumos.

☀️ Regulador Victron SmartSolar MPPT 250/100

El sistema incorpora:

Victron SmartSolar MPPT 250/100-Tr VE.Can

Este regulador administra la energía proveniente del campo fotovoltaico y optimiza permanentemente el punto de máxima potencia de los paneles solares.

Características principales:

• Corriente máxima de carga de 100A
• Compatible con banco de baterías de 48V
• Tensión fotovoltaica máxima de 250V
• Tecnología MPPT
• Comunicación VE.Can
• Comunicación VE.Direct
• Bluetooth
• Integración con Cerbo GX
• Monitoreo del funcionamiento del sistema

La combinación de los 8 paneles LONGi de 645Wp entrega 5.160Wp, quedando correctamente dimensionada para el regulador incorporado.

📡 Victron Cerbo GX – Monitoreo Inteligente

El Victron Cerbo GX funciona como centro de comunicaciones y monitoreo del sistema.

Permite centralizar información proveniente de:

• Victron MultiPlus-II
• Regulador SmartSolar MPPT
• Banco de baterías compatible
• Sensores y accesorios
• Estado general de la instalación

Con conexión a Internet, el sistema puede integrarse con las plataformas de monitoreo remoto de Victron para facilitar la supervisión del funcionamiento de la instalación.

🔌 Conexión a Red Eléctrica o Generador

Sí, cualquiera de las dos opciones puede utilizarse.

El Victron MultiPlus-II permite incorporar una fuente AC externa proveniente de:

• ⚡ Red eléctrica
• ⚙️ Grupo electrógeno

Cuando existe alimentación externa disponible, el sistema puede utilizarla para alimentar los consumos y cargar la batería según la configuración realizada.

Ante una interrupción del suministro externo, el sistema puede continuar alimentando las cargas configuradas utilizando la energía almacenada en la batería.

📈 ¿Se Puede Ampliar Este Kit Solar en el Futuro?

Sí.

El sistema está preparado para futuras ampliaciones.

☀️ Paneles solares

Con el regulador Victron SmartSolar MPPT 250/100 incluido, la configuración recomendada permite ampliar desde:

8 paneles → hasta 9 paneles LONGi de 645Wp

Con 9 paneles:

9 × 645Wp = 5.805Wp

Para ampliaciones fotovoltaicas superiores se recomienda incorporar un segundo regulador MPPT, permitiendo aumentar el campo solar manteniendo un correcto dimensionamiento eléctrico.

🔋 Baterías

La capacidad de almacenamiento puede aumentarse incorporando baterías Pylontech compatibles en paralelo.

Configuración recomendada:

Hasta 4 baterías Pylontech Fidus Plus LV de 15kWh

Capacidad aproximada:

4 × 15kWh = 60kWh de almacenamiento

Esto permite aumentar considerablemente la autonomía del sistema sin necesidad de modificar inicialmente el inversor principal.

🔧 Prearmado Profesional del Sistema

El kit considera el prearmado de los principales componentes eléctricos sobre placa metálica, facilitando considerablemente el trabajo de instalación definitiva.

Incluye:

• Montaje de inversor Victron MultiPlus-II
• Montaje de Cerbo GX
• Montaje de regulador SmartSolar MPPT
• Placa metálica
• Canaletas
• Tableros eléctricos
• Cableado Eva Flex
• Conexionado interno
• Protecciones según configuración
• Puntos de conexión de entrada
• Puntos de conexión de salida
• Preparación para conexión de batería
• Preparación para conexión del campo fotovoltaico

El prearmado permite entregar una solución más ordenada, segura y profesional.

🔌 Cableado Incluido

Cableado Fotovoltaico

El kit incluye:

• 30 metros de cable solar rojo de 6mm²
• 30 metros de cable solar negro de 6mm²
• Elementos de conexión correspondientes según configuración

Cableado de Batería

Incluye:

• Kit de cables para batería de litio
• Conexiones necesarias para integración con el sistema DC

Comunicaciones

Incluye:

• Cables de comunicación Victron
• Cableado requerido para integración entre los principales equipos del sistema

🏠 Estructura para Paneles Solares

El kit incorpora una:

Estructura completa de aluminio para 8 paneles solares a ras de techo

La instalación definitiva deberá considerar las características particulares de cada propiedad, incluyendo:

• Tipo de cubierta
• Material del techo
• Orientación
• Pendiente
• Estructura existente
• Condiciones de viento
• Ubicación geográfica
• Condiciones estructurales del lugar

🏡 ¿Para Qué Sirve Este Kit Solar?

Dependiendo de la simultaneidad de cargas y del consumo real de la instalación, este sistema puede utilizarse para alimentar equipos residenciales como:

• Refrigerador de bajo consumo
• Hasta 3 televisores LED
• Iluminación LED
• Lavadora
• Bombas de agua
• Bombas de aproximadamente 2HP, considerando sus corrientes de partida
• Equipos de aire acondicionado Inverter
• Computadores
• Routers
• Cámaras de seguridad
• Sistemas de comunicaciones
• Herramientas pequeñas
• Microondas
• Hervidor eléctrico
• Horno eléctrico
• Juguera
• Pequeños electrodomésticos

⚠️ Importante Sobre los Consumos

La capacidad del sistema no significa que todos los equipos indicados puedan utilizarse simultáneamente.

Para determinar correctamente la capacidad de alimentación se deben analizar:

• Potencia instantánea requerida
• Simultaneidad de consumos
• Corrientes de partida de motores
• Horas de funcionamiento
• Consumo energético diario
• Capacidad disponible de batería
• Generación fotovoltaica
• Condiciones climáticas

En equipos como bombas, motores, herramientas o aire acondicionado, también debe considerarse la corriente necesaria durante el arranque.

🔋 Importancia del Correcto Dimensionamiento de Baterías

Al dimensionar un sistema de respaldo no solamente debe considerarse la cantidad de kWh almacenados, sino también la potencia que el banco de baterías puede entregar instantáneamente.

Una batería puede tener una gran capacidad energética, pero su capacidad máxima de descarga debe ser compatible con la potencia requerida por el inversor y las cargas conectadas.

Por esta razón, CEPC Ingeniería evalúa tanto:

• Capacidad de almacenamiento
• Potencia de descarga
• Corriente máxima
• Potencia del inversor
• Tipo de carga
• Perfil de consumo
• Autonomía requerida

La Pylontech Fidus Plus LV de 15kWh seleccionada para este kit permite disponer de una capacidad de almacenamiento considerable para un sistema basado en un Victron MultiPlus-II de 5kVA.

📊 Especificaciones Principales

🚚 Plazo de Entrega

Plazo de entrega aproximado: 15 días

El plazo considera la preparación de los equipos, coordinación de componentes, prearmado eléctrico del sistema y gestión logística correspondiente.

El tiempo indicado es estimado y puede presentar variaciones dependiendo de:

• Disponibilidad de stock
• Disponibilidad de componentes
• Destino del despacho
• Condiciones logísticas
• Requerimientos particulares del proyecto

Se recomienda confirmar disponibilidad y plazo definitivo al momento de realizar la compra.

🛠️ Servicios Adicionales

CEPC Ingeniería puede complementar el suministro del kit con:

• 🚚 Envío a todo Chile
• 📦 Embalaje de madera
• 🔧 Instalación profesional del kit solar
• ⚡ Puesta en marcha
• 🖥️ Configuración del sistema Victron
• 📡 Configuración de Cerbo GX
• 🌐 Configuración de monitoreo remoto
• 🔋 Configuración del banco de baterías
• ☀️ Configuración del campo fotovoltaico
• ⚙️ Integración con generador
• ⚡ Integración con red eléctrica
• 📈 Asesoría para futuras ampliaciones

⚠️ Importante

La producción energética real del sistema depende directamente de las condiciones particulares de cada instalación.

Factores como:

• Radiación solar
• Ubicación geográfica
• Orientación
• Inclinación
• Sombras
• Temperatura
• Época del año
• Condiciones meteorológicas
• Perfil de consumo

pueden modificar la cantidad de energía disponible diariamente.

La potencia de 5.160Wp corresponde a la potencia nominal instalada de los paneles solares y no significa que el sistema genere 5.160W de manera constante durante todo el día.

La autonomía disponible dependerá del consumo eléctrico de la propiedad y del nivel de carga existente en la batería.

🔥 Tip PRO CEPC

👉 El Kit Solar Victron 5000 combina una generación fotovoltaica de 5,16kWp, una batería Pylontech de 15kWh y tecnología Victron para crear una solución energética profesional, ampliable y preparada para trabajar con energía solar, batería, red eléctrica o generador.

✅ 8 paneles LONGi Hi-MO X10 de 645Wp
✅ 5.160Wp de generación fotovoltaica instalada
✅ 1 batería Pylontech Fidus Plus LV 51,2V – 15kWh LFP
✅ Victron MultiPlus-II 48/5000/70-50
✅ Victron SmartSolar MPPT 250/100
✅ Victron Cerbo GX
✅ Monitoreo inteligente
✅ Sistema eléctrico prearmado
✅ Compatible con red eléctrica
✅ Compatible con generador
✅ Ampliable hasta 9 paneles con el MPPT incluido
✅ Ampliable hasta 4 baterías / aproximadamente 60kWh
✅ Preparado para futuras ampliaciones
✅ Plazo de entrega aproximado de 15 días

💡 Una solución completa para quienes buscan generación solar, almacenamiento energético, respaldo eléctrico y una plataforma profesional que permita seguir creciendo en el futuro. ☀️⚡🔋🏠
